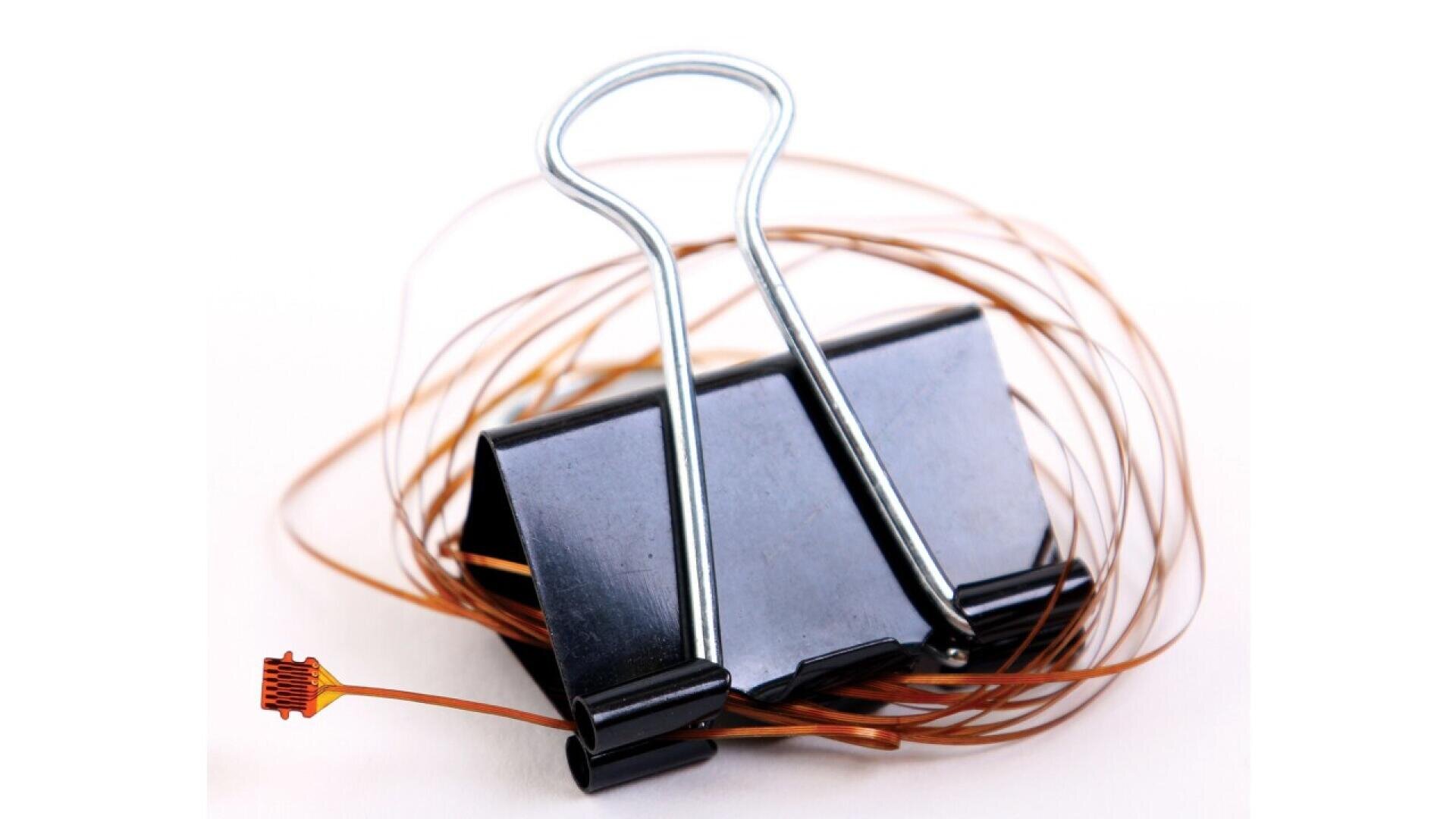

ANWENDUNG: Medizinische Ablationskatheter oder Elektrophysiologie (EP)-Katheter. All Flex hat mit mehreren Katheterherstellern zusammengearbeitet, um sperrige Thermoelementdrähte in Thermo- und
Kryoablationskathetern durch einen Fine-Line Typ T Thermocouple Flex Circuit zu ersetzen.
Diese Katheter werden in kritischen Anwendungen wie der Ablation von Vorhofflimmern, der Ablation von tiefen Venenthrombosen, der Ablation von Tumoren und anderen eingesetzt.
Unsere Schaltungen können mit durchgehenden Leitern in einer Länge von bis zu 2,79 m (110 Zoll) mit Leiterbahnen und Zwischenräumen bis zu 50 μm (0.002 Zoll) Breite hergestellt werden.
Zu den Vorteilen von Thermocouple Flex Circuit gegenüber herkömmlichen Drähten gehören:
Verringert die Montagekosten:
- Geringere Arbeitszeit bei der Montage durch weniger Verbindungen/Abschlüsse
- Vermeidung von Fehlanschlüssen und damit von Nacharbeit
- Zusätzlicher ZIF-Anschluss für einfache Installation
Drähte Minimiert die Größe des Katheters/der Intrusion und erhöht die Flexibilität:
- Flacheres/dünneres Profil - bis zu 105 μm dick (0.0042 Zoll)
- Reduzieren Sie die Anzahl der Drähte Sie reduzieren die Anzahl der Drähte
Erhöhte Zuverlässigkeit:
- Beseitigung von Lötstellen
Bei Anwendungen mit mehreren Messpunkten können Sie mit dieser Technologie entweder die
Kupfer- oder die Konstantan-Leiterbahn als gemeinsame Leiterbahn verwenden, wodurch sich
die Anzahl der Drähte/Leiterbahnen im Katheter verringert.
Haftungsausschluss: Die Daten dienen nur zu Informationszwecken. Die tatsächlichen Werte und/oder die Verwendung dienen als Referenz. Wenden Sie sich für weitere Informationen an All Flex.
